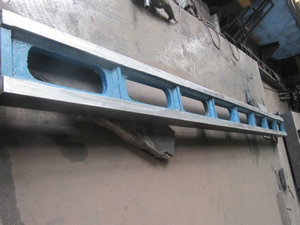

铸铁平尺(检验平尺)主要用于测量工件的直线度和平面度及导轨的检验和修理.也称作工字型平尺。
检验平尺主要用于作为平面基准的量尺。
铸铁平尺按GB/6318-85标准制造，材HT250，工作面采用刮研或研磨削工艺，用于测量工件的直线度和平面度及设备安装，使用温度(20±5℃)
铸铁平尺的规格：
材质 | 规格 | 工作面直线度或平面度 | 工作面间平行度 |
备注 | |||||
精度等级(μm) | |||||||||
0级 | 1级 | 2级 | 0级 | 1级 | 2级 | ||||
铸铁平尺 | 500×35 | 3 | 6 | 12 | 4.54 | 9 | 18 | 殊规格可定做 | |
750×40 | 4 | 8 | 15 | 6 | 12 | 25 | |||
1000×50 | 5 | 10 | 20 | 7.5 | 15 | 30 | |||
1200×50 | 12 | 24 | 18 | 36 | |||||
1500×60 | 15 | 30 | 20 | 40 | |||||
2000×80 | 18 | 36 | 27 | 54 | |||||
2500×80 | 44 | 65 | |||||||
3000×100 | 52 | 78 | |||||||
3500×100 | 60 | 90 | |||||||
4000×100 | 68 | 100 | |||||||
